Набор SWIFT AI Mini baro

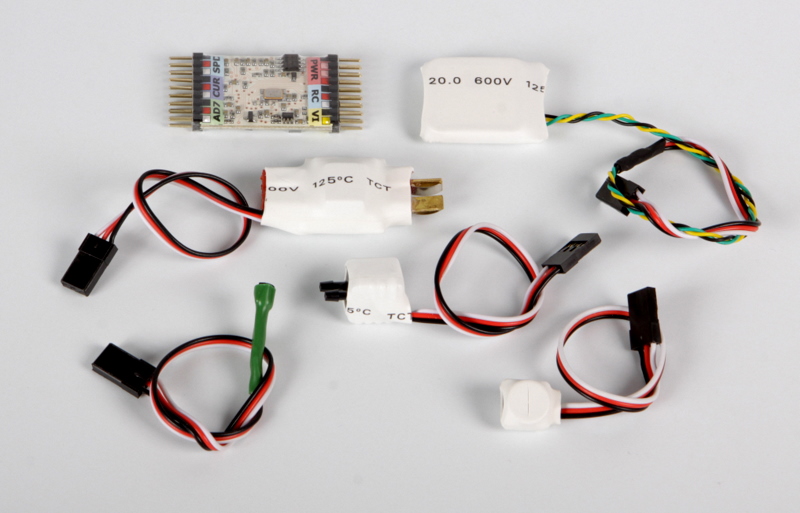

1. SWIFT AI OSD Mini (плата)- электронное устройство осуществляет измерение и обработку, отображает параметры полета в реальном времени на экране телеметрии.
2. Датчик тока 100А- предназначен для контроля заряда батареи в реальном времени.
3. Датчик температуры- предназначен для измерения температуры окружающего воздуха.
4. Датчик GPS- отвечает за связь со спутником, вычисляет и отображает координаты модели на экране телеметрии.
5. Баро-датчик скорости- состоит из статического и динамического бародатчиков, позволяет измерять полетную скорость на любой высоте.
6.Баро-датчик высоты- позволяет измерять высоту полета в реальном времени.
Основные характеристики модуля телеметрии
- Процессор Atmega8 16 МГц, видеосепаратор LM1881, 2 видеоусилителя MAX4090 (вход видеосигнала от камеры, выход на видеопередатчик), встроенный стабилизатор 5В
- Защита от переполюсовки при подключении всех датчиков и разъема питания
- Поддерживаемый формат видеосигнала: PAL/NTSC
- Напряжение питания: 6..15 В
- Энергопотребление (с датчиками и модулем GPS) : <150мА
- Габариты платы телеметрии : 45х24х6 мм
- Масса (без проводов и датчиков, без модуля GPS): 6 гр
- Масса (с проводами и датчиками, с модулем GPS): 49 гр
Отображаемые параметры
- Полетное время
- Качество/наличие приема RC сигнала с передатчика для PPM приемников
- Высота по барометрическому датчику: -999..9999м (опционально)
- Воздушная скорость : 0..350км/ч (опционально)
- Температура : -45..+165°С
- Ток: 0..99А
- Напряжение (3 входа): 0..15В, автоматическое определение наличия подключения батареи
- Израсходованный заряд батареи: 0..9999мАч
- Высота по GPS: -999..9999м
- Скорость относительно земли по GPS: 0..999км/ч
- Расстояние по земле от точки взлета по GPS: 0..9999м
- Направление вектора текущей скорости: лента со шкалой "компаса"
- Направление на точку взлета: -180..180 градусов, лента с маркером "базы"
- Вариометр (набор/снижение высоты)
- Количество видимых спутников GPS: 0..12
- Формат определения положения модулем GPS: NA / 2D / 3D
- Широта/долгота в строковом виде: 1234.567N/89012.345E
Настраиваемые параметры
- Выбор привязки шкал скорости и высоты к бародатчикам или GPS (на старте телеметрии)
- Выбор экрана телеметрии - 3 экрана и "вывод выключен" - в полете
Настройки осуществляются свободным каналом с RC приемника, подключаемым к плате телеметрии.
Настройки запоминаются и используются при следующих включениях.
Калибровки
- Автокалибровка бародатчиков скорости и высоты при каждом старте телеметрии
- Автокалибровка датчика тока при подаче на вход ADC7 напряжения +5В (пинцетом на разъем)
- Автоматическое определение формата видеосигнала (PAL/NTSC)
- Автоматическое определение подключения батарей ко входам напряжения
Памятка по подключению компонентов SmallTim OSD Mini™
Памятка SmallTim_OSD_Mini.pdf (393 КБ)
Документация платы телеметрии на русском языке (прошивки 2.62 и выше)
Внимание, документация соответствует верcии прошивки 2.62 и выше. С появлением новых прошивок возможны изменения в логике работы модуля телеметрии, описание изменений доступно на странице "Прошивки"
SmallTim_OSD_Mini.pdf (1 483 КБ)
Дополнительно требуется:
Видеокамера (скоро в продаже).
